Kako odrediti središnju liniju nosača od jastučnog bloka?

Hej tamo! Kao dobavljač nosača jastuka, u posljednje vrijeme dobijam mnogo pitanja o tome kako odrediti središnju liniju ovih sjajnih komponenti. To je ključni korak u mnogim aplikacijama, bilo da postavljate transportni sistem, mašineriju ili bilo koju drugu opremu koja se oslanja na nosače jastuka za podršku. Dakle, mislio sam da podijelim neke savjete i trikove kako to učiniti kako treba.

Prvo, hajde da razgovaramo o tome zašto je središnja linija toliko važna. Središnja linija nosača jastuka je u suštini zamišljena linija koja prolazi kroz sredinu kućišta ležaja i osovine. To je referentna točka koja osigurava da je nosač pravilno poravnat i da ležaj može nesmetano funkcionirati. Ako je središnja linija isključena, to može dovesti do čitavog niza problema, uključujući prijevremeno habanje ležaja, povećane vibracije, pa čak i kvar opreme.

Sada, hajde da uđemo u detalje kako odrediti središnju liniju. Postoji nekoliko različitih metoda koje možete koristiti, ovisno o vrsti nosača jastuka s kojim radite i alatima koji su vam na raspolaganju.

Metoda 1: Upotreba indikatora biranja

Indikator brojčanika je precizan mjerni alat koji se može koristiti za precizno određivanje središnje linije nosača jastuka. Evo kako ga možete koristiti:

1. Montirajte indikator na brojčaniku:Prvo, morat ćete montirati indikator brojčanika na stabilnu površinu blizu nosača jastuka. Uvjerite se da je dobro pričvršćen i da je klip indikatora okomit na osovinu.
2. Nuliranje indikatora:Jednom kada je indikator brojčanika montiran, poništite ga postavljanjem igle u položaj "0". Ovo će vam dati osnovno mjerenje.
3. Rotirajte osovinu:Polako rotirajte osovinu rukom dok gledate indikator brojčanika. Kako se osovina okreće, indikator će pokazati sve varijacije u udaljenosti između osovine i kućišta ležaja.
4. Pronađite središnju liniju:Potražite tačku na kojoj indikator biranja pokazuje najmanju količinu varijacije. Ovo je središnja linija nosača jastuka. Označite ovu tačku na osovini ili kućištu ležaja za referencu.

Metoda 2: Korištenje alata za lasersko poravnanje

Laserski alat za poravnanje je još jedna odlična opcija za određivanje središnje linije nosača jastuka. Ovi alati koriste lasersku zraku da projektuju ravnu liniju na osovinu i kućište ležaja, što olakšava uvid u jesu li pravilno poravnati. Evo kako možete koristiti laserski alat za poravnavanje:

1. Postavite alat za lasersko poravnanje:Slijedite upute proizvođača za postavljanje laserskog alata za poravnanje blizu nosača jastuka. Uvjerite se da je pravilno kalibriran i da je laserski snop paralelan sa osovinom.
2. Projektujte laserski snop:Uključite laserski alat za poravnanje i projektirajte laserski snop na osovinu i kućište ležaja. Potražite praznine ili neusklađenost između laserske zrake i komponenti.
3. Podesite nosač:Ako primijetite bilo kakve neusklađenosti, podesite položaj nosača jastuka dok laserski snop ne bude centriran na osovinu i kućište ležaja. Koristite podloške ili druge metode podešavanja kako biste izvršili potrebne promjene.
4. Provjerite poravnanje:Nakon što ste podesili držač, još jednom provjerite poravnanje pomoću alata za lasersko poravnanje. Uvjerite se da je laserska zraka još uvijek centrirana i da nema preostalih praznina ili neusklađenosti.

Metoda 3: Korištenje ravne ivice i mjernih mjerača

Ako nemate indikator brojčanika ili laserski alat za poravnanje, još uvijek možete odrediti središnju liniju nosača jastuka pomoću ravne ivice i mjerača. Evo kako to možete učiniti:

1. Postavite ravnu ivicu:Postavite ravnu ivicu preko vrha nosača jastuka i osovine. Uvjerite se da je ravna ivica paralelna s osovinom i da dodiruje i nosač i osovinu.
2. Izmjerite jaz:Upotrijebite mjerače za mjerenje za mjerenje razmaka između ravne ivice i osovine na nekoliko tačaka duž dužine držača. Potražite tačku gdje je jaz najmanji. Ovo je središnja linija nosača jastuka.
3. Označite središnju liniju:Označite središnju liniju na vratilu ili kućištu ležaja pomoću šila ili markera. Ovo će vam pomoći da osigurate da je nosač pravilno poravnat tokom instalacije.

Dodatni savjeti i razmatranja

• Očistite komponente:Prije nego što počnete s određivanjem središnje linije, provjerite jesu li držač bloka jastuka, osovina i kućište ležaja čisti i bez bilo kakvih ostataka ili onečišćenja. Ovo će osigurati tačna mjerenja i spriječiti bilo kakvo oštećenje komponenti.
• Koristite prave alate:Uvjerite se da koristite prave alate za posao. Indikator brojčanika, laserski alat za poravnanje ili merač ravnih ivica i senzora su efikasni alati za određivanje središnje linije nosača jastuka. Korištenje pogrešnih alata može dovesti do netočnih mjerenja i neusklađenosti.
• Uzmite si vremena:Određivanje središnje linije nosača jastuka je precizan zadatak koji zahtijeva strpljenje i pažnju na detalje. Uzmite si vremena i uvjerite se da slijedite ispravne procedure. Žurba kroz proces može dovesti do grešaka i skupih popravki.
• Potražite stručnu pomoć:Ako vam nije ugodno da sami odredite središnju liniju nosača jastuka ili ako radite sa složenom ili visokopreciznom aplikacijom, razmislite o traženju pomoći profesionalca. Kvalificirani tehničar ili inženjer može osigurati da je nosač pravilno poravnat i da vaša oprema radi na najbolji mogući način.

Zaključak

Određivanje središnje linije nosača jastuka je važan korak u osiguravanju pravilnog poravnanja i performansi vaše opreme. Koristeći prave alate i slijedeći odgovarajuće procedure, možete precizno odrediti središnju liniju i izbjeći skupe probleme u nastavku.

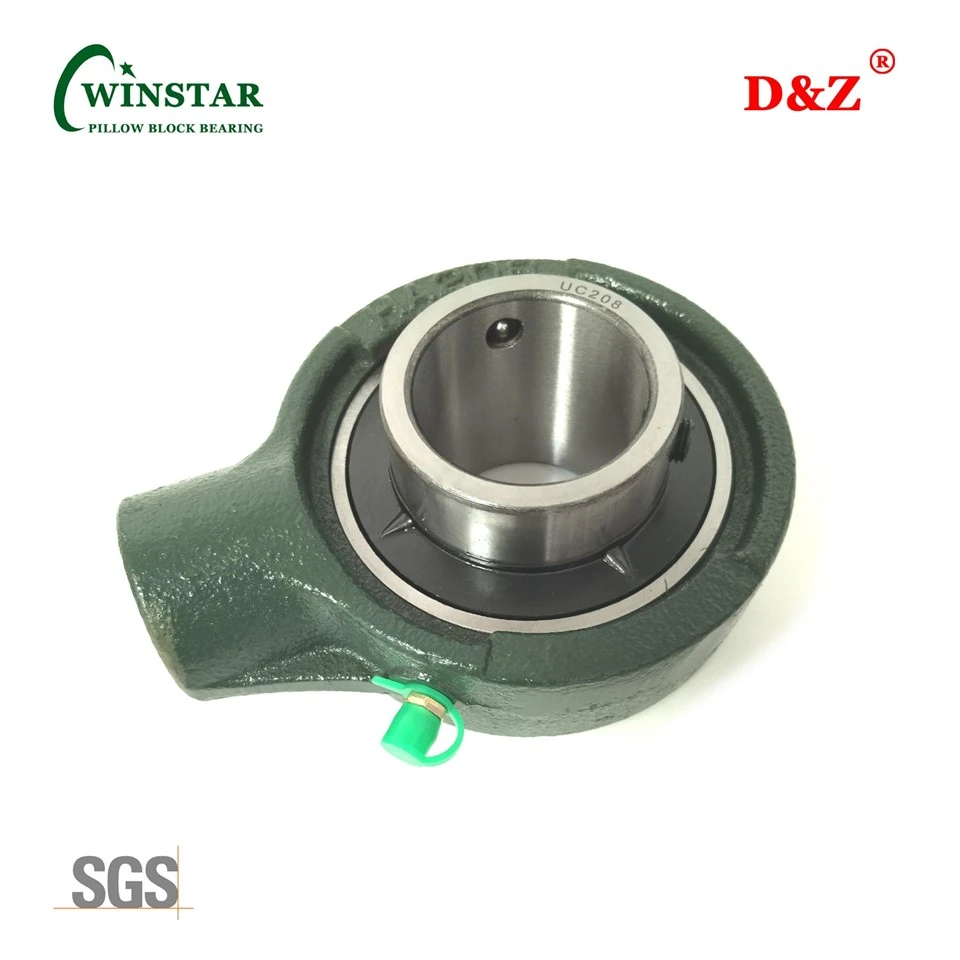

Kao dobavljač nosača jastuka, nudimo širok asortiman visokokvalitetnih proizvoda koji će zadovoljiti vaše potrebe. Bilo da tražiteJastučni blokovi sa urezanom bazom,Ležaj prirubničke jedinice za vješalicu transportera, iliKućišta i jedinice od nodularnog željeza, pokrili smo te.

Ako imate bilo kakvih pitanja ili vam je potrebna pomoć oko postavljanja nosača jastuka, ne ustručavajte se da se obratite. Tu smo da vam pomognemo da pronađete prava rješenja za vašu primjenu i osiguramo da vaša oprema radi nesmetano. Kontaktirajte nas danas da započnemo raspravu o nabavci i podignemo svoj projekat na viši nivo!

Reference

• Machinery's Handbook, 31. izdanje
• Vodič za industrijsko održavanje i rješavanje problema
• Priručnici za instalaciju nosača jastuka
